高压开关柜基础知识
时间:2017-05-02 10:17 来源:未知 作者:admin
文章摘要：高压开关柜是在成套电气中使用比较多的成套设备。那么什么是高压开关柜，由什么组成的呢，本文正是你所想要的。首先我们知道高压开关是指用于 电力系统 发电、输电、配电、电能转换和消耗中起通断、控制或�；さ茸饔茫缪沟燃对�3.6kV~550kV的电器产品，主要
高压开关柜是在成套电气中使用比较多的成套设备。那么什么是高压开关柜，由什么组成的呢，本文正是你所想要的。首先我们知道高压开关是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或�；さ茸饔茫缪沟燃对�3.6kV~550kV的电器产品，主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。高压开关制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有非常重要的地位。

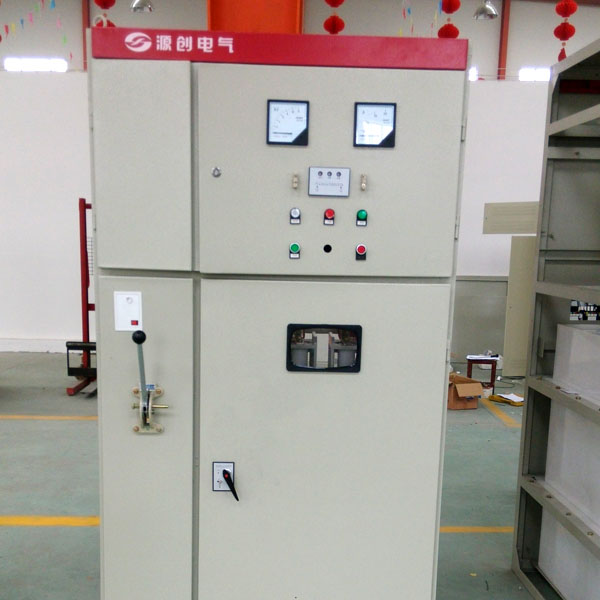

高压开关柜的组成：
开关柜应满足GB3906-1991《3-35 kV交流金属封闭开关设备》标准的有关要求，由柜体和断路器二大部分组成，具有架空进出线、电缆进出线、母线联络等功能。柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。
1.柜体的材料:
1)冷扎钢板或角钢(用于焊接柜);
2)敷铝锌钢板或镀锌钢板(用于组装柜).
3)不锈钢板(不导磁性).
4)铝板((不导磁性).
2.柜体的功能单元：
1)主母线室(一般主母线布置按“品”字形或“1”字形两种结构
2)断路器室
3)电缆室
4)继电器和仪表室
5)柜顶小母线室
6)二次端子室
柜内电器元件：
1. 柜内常用一次电器元件(主回路设备)常见的有如下设备：
电流互感器简称CT[如：LZZBJ9-10]
电压互感器简称PT[如:JDZJ-10]
接地开关[如:JN15-12]
避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型]
隔离开关[如:GN19-12、GN30-12、GN25-12]
高压断路器[如：少油型(S)、真空型(Z)、SF6型(L)]
高压接触器[如： JCZ3-10D/400A型]
高压熔断器[如：RN2-12、XRNP-12、RN1-12]
变压器[如:SC(L)系列干变、 S系列油变]
高压带电显示器[GSN-10Q型]
绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]
主母线和分支母线
高压电抗器[如串联型:CKSC和起动电机型:QKSG]
负荷开关[如:FN26-12(L)、FN16-12(Z)]
高压单相并联电容器[如:BFF12-30-1] 等等
2. 柜内常用的主要二次元件(又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备),常见的有如下设备:
继电器，电度表，电流表，电压表，功率表，功率因数表，频率表，熔断器，空气开关，转换开关，信号灯，电阻，按钮，微机综合�；ぷ爸玫鹊�。
高压开关柜有各种类型，如：KYN,XGN,GG等，下面开关114就带您看看高压开关柜的分类。
高压开关柜分类
1.按断路器安装方式分为移开式(手车式)和固定式
(1)移开式或手车式(用Y表示)：表示柜内的主要电器元件(如:断路器)是安装在可抽出的手车上的，由于手车柜有很好的互换性,因此可以大大提高供电的可靠性，常用的手车类型有:隔离手车、计量手车、断路器手车、PT手车、电容器手车和所用变手车等，如KYN28A-12。
(2)固定式(用G表示): 表示柜内所有的电器元件(如:断路器或负荷开关等)均为固定式安装的，固定式开关柜较为简单经济，如XGN2-10、GG-1A等。
2.按安装地点分为户内和户外
(1)用于户内(用N表示);表示只能在户内安装使用，如：KYN28A-12等开关柜;
(2)用于户外(用W表示);表示可以在户外安装使用，如: XLW等开关柜。
3.按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜、金属封闭箱式开关柜和敞开式开关柜四大类
(1)金属封闭铠装式开关柜(用字母K来表示)主要组成部件(例如：断路器、互感器、母线等)分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。如KYN28A-12型高压开关柜。
(2)金属封闭间隔式开关柜(用字母J来表示)与铠装式金属封闭开关设备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。如JYN2-12型高压开关柜。
(3)金属封闭箱式开关柜(用字母X来表示)开关柜外壳为金属封闭式的开关设备。如XGN2-12型高压开关柜。
(4)敞开式开关柜，无�；さ燃兑�，外壳有部分是敞开的开关设备。如GG-1A(F)型高压开关柜
最后我们在说说高压开关柜的“五防”
1、高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置。(防止带负荷合闸)
2、高压开关柜内的接地刀在合位时，小车断路器无法进合闸。(防止带接地线合闸)
3、高压开关柜内的真空断路器在合闸工作时，盘柜后门用接地刀上的机械与柜门闭锁。(防止误入带电间隔).
4、高压开关柜内的真空断路器在工作时合闸，合接地刀无法投入。(防止带电挂接地线)
5、高压开关柜内的真空断路器在工作合闸运行时，无法退出小车断路器的工作位置。(防止带负荷拉刀闸)
